Отливка корпуса насоса

Вводные данные:
  • Конечная деталь - цилиндр компрессора для прокачки газа на магистральном трубопроводе
  • Металлоёмкость конечного изделия 850 кг.
  • Металл высоколегированная сталь
  • Тиражность: 8 шт. (повторное изготовление возможно через 3-4 года)

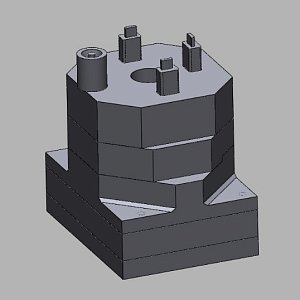

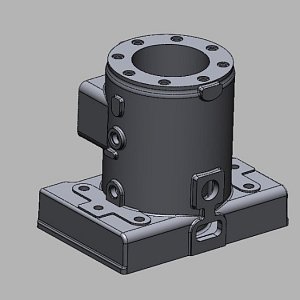

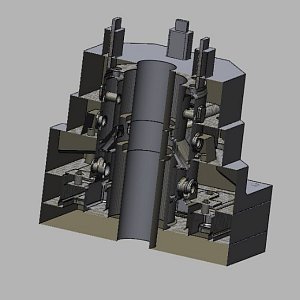

Была спроектирована 3D модель песчаной форы для аддитивного построения

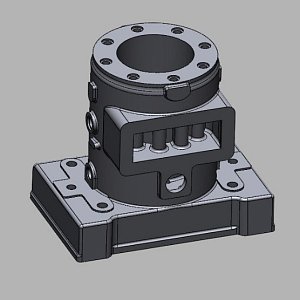

Деталь после отливки и конечная деталь после выбивки

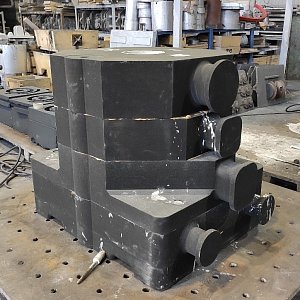

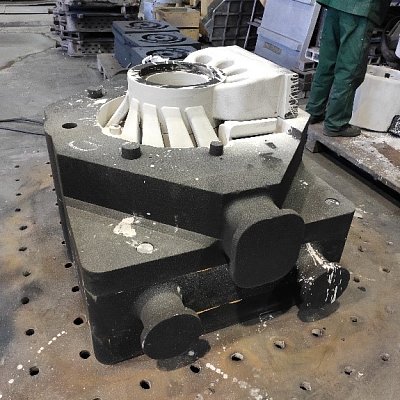

Габаритные размеры собранной песчаной формы 1166х878х1020 мм + литники и выпоры
За счет высокой точности печати, деталь была, отлита с минимальными припусками, что позволило сократить время мех. обработки детали на 36%

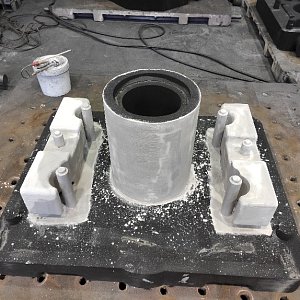

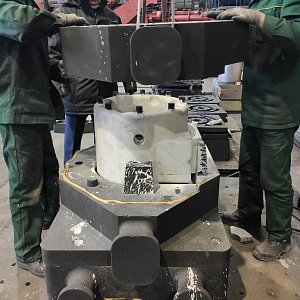

Окрашивать стержни и формы можно противопригарными красками как на спиртовой, так и на водной основе Окрашенную форму собирают и проклеивают

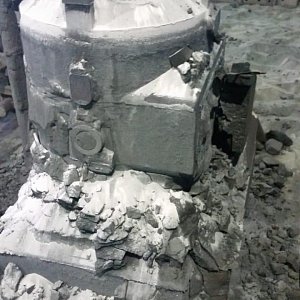

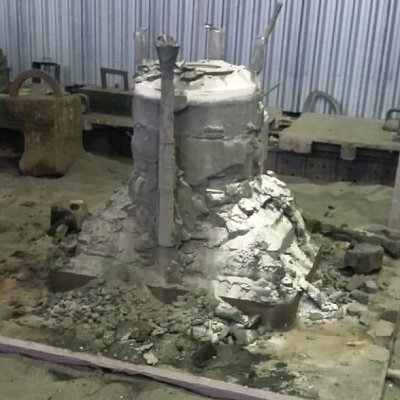

Деталь после отливки

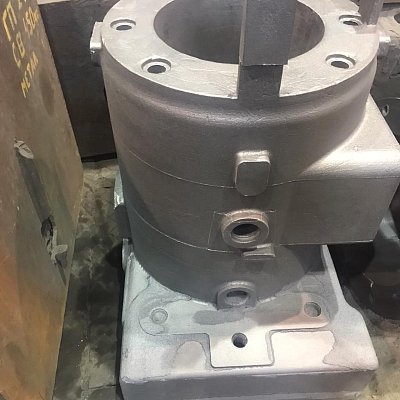

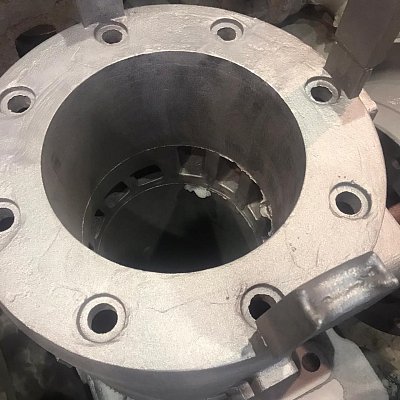

Конечная деталь после выбивки
