Серия проектов: Изготовление промоделей для литейной оснастки

Лучшее от традиционных и аддитивных технологий

Серия проектов: Изготовление промоделей для литейной оснастки

Лучшее от традиционных и аддитивных технологий

Комментарий главного инженера отдела печати литейных форм:

«Сегодня мы уже не сравниваем традиционные технологии (изготовление модельно-стержневой оснастки) с аддитивными (3D-печать песчаных форм и стержней на специальных принтерах). Наша специализация в этом направлении - комбинирование этих подходов в технологическом процессе, когда они дополняют друг друга.»

Несколько направлений данного процесса:

Первое - гибридная технология.

Формы для литья получают стандартным способом - путем формовки по модельной оснастке. При этом дополнительно используются стержни, напечатанные на нашем 3D-принтере. Такой подход позволяет сохранить привычный традиционный способ формообразования (что бывает особенно важно для серийного производства), дополнительно воспользовавшись аддитивной технологией, что помогает сократить материальные и временные затраты при изготовлении стержневого ящика.

Второе - опытная отливка перед изготовлением оснастки.

На этапе проектирования модельно-стержневой оснастки мы печатаем на 3D-принтере опытный литейный ком - «пробные» полуформы верха и низа, а также комплект стержней, после чего собираем форму и проводим пробную заливку. Анализируя результаты, мы вносим изменения в проект, прежде чем изготавливать окончательный вариант для серийного производства. Это повышает качество, сокращает время разработки и исключает возможные ошибки, которые могут проявиться по факту работы с уже готовой оснасткой.

И третье, самое главное - изготовление промоделей для литейной оснастки с помощью аддитивных технологий.

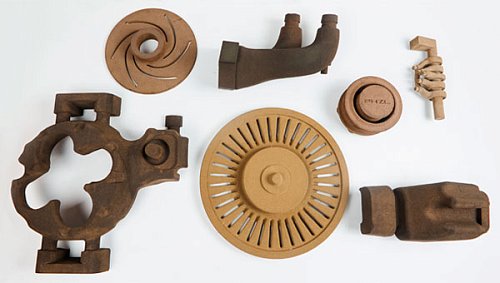

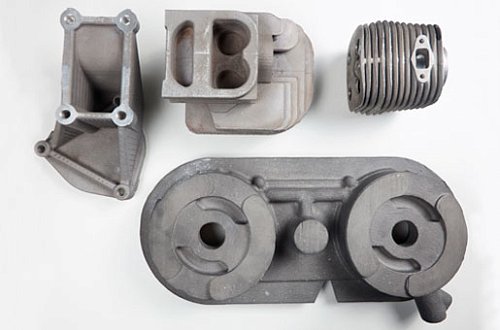

Создание с помощью 3D-печати на принтере промоделей для литейной оснастки, которая в дальнейшем будет использоваться для получения отливок традиционным способом. Заготовки моделей верха/низа, стержневых ящиков, матрицы пресс-форм отливаются из цветных или черных сплавов в наши напечатанные формы. Именно этот подход к использованию 3D-печати в литейном деле мы и рассмотрим более подробно.

Ближе к производству

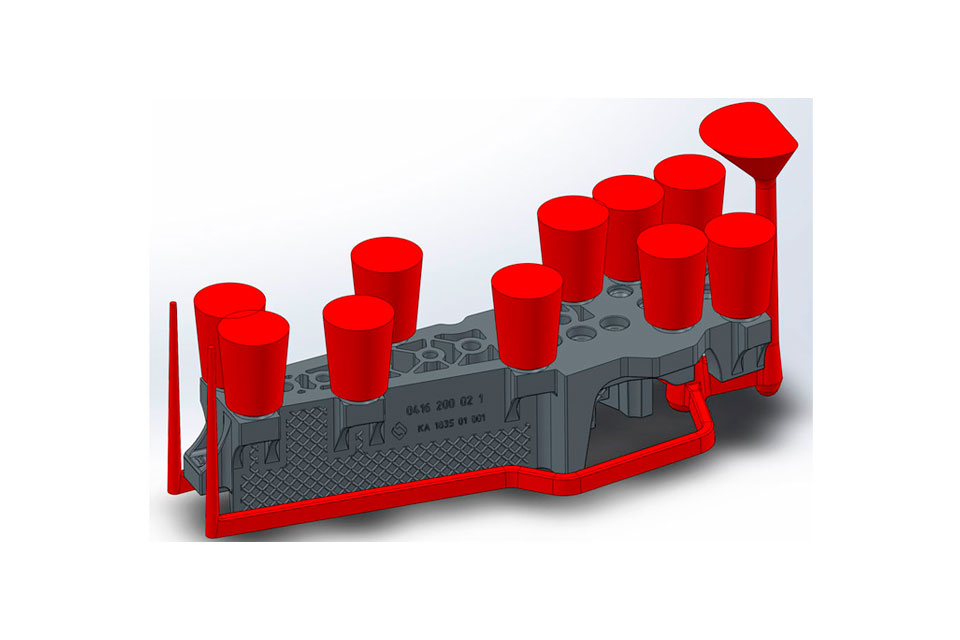

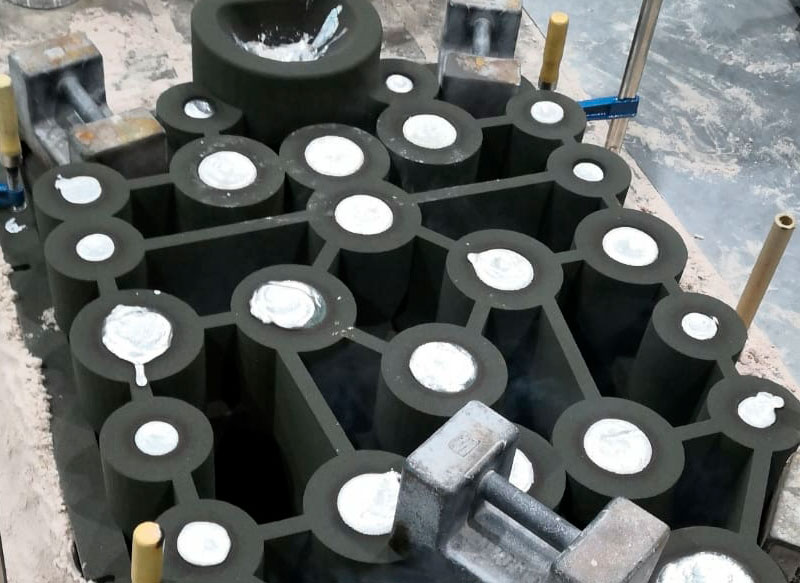

Традиционно, литейная оснастка для серийного производства изготавливается на ЧПУ станках. Заготовка в форме «кубика» фрезеруется до нужных размеров оснастки, на что может уйти от десятка часов до нескольких дней. В качестве альтернативы, мы предлагаем литейщикам новое решение. Суть его заключается в том, что заготовка с минимальными припусками всего в 2-3 мм отливается непосредственно в наши напечатанные на 3D-принтере формы.

Это решение поможет вам серьезно оптимизировать и ускорить процесс изготовления литейной оснастки.

Наши заказчики, и как еще мы можем им помочь

Нашими главными заказчиками форм для литейной оснастки являются изготовители серийной модельно-стержневой оснастки для литейных производств - ООО «ПКФ Технология», г. Иваново. и прочие подобные им производства.

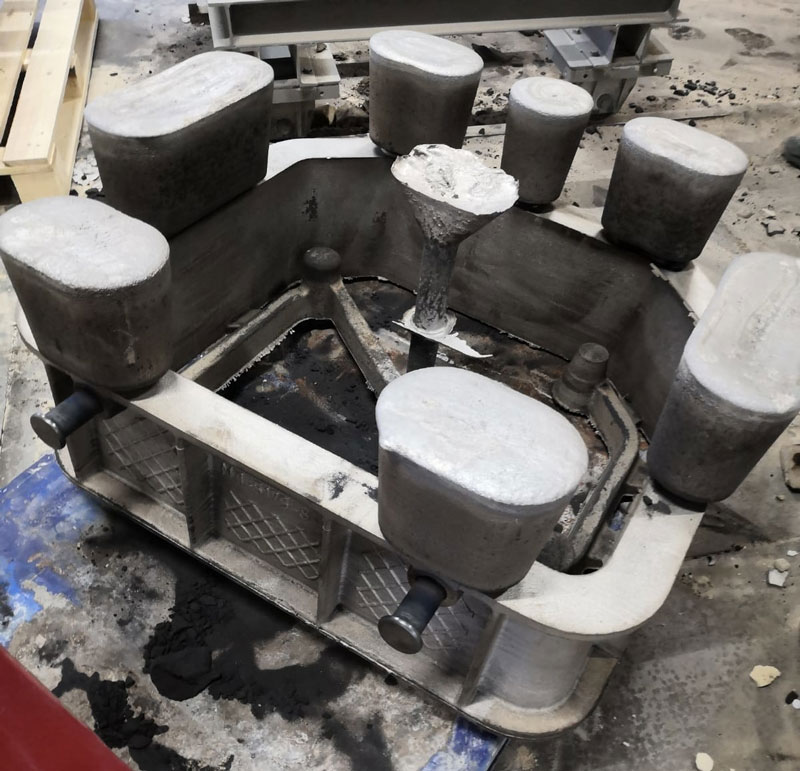

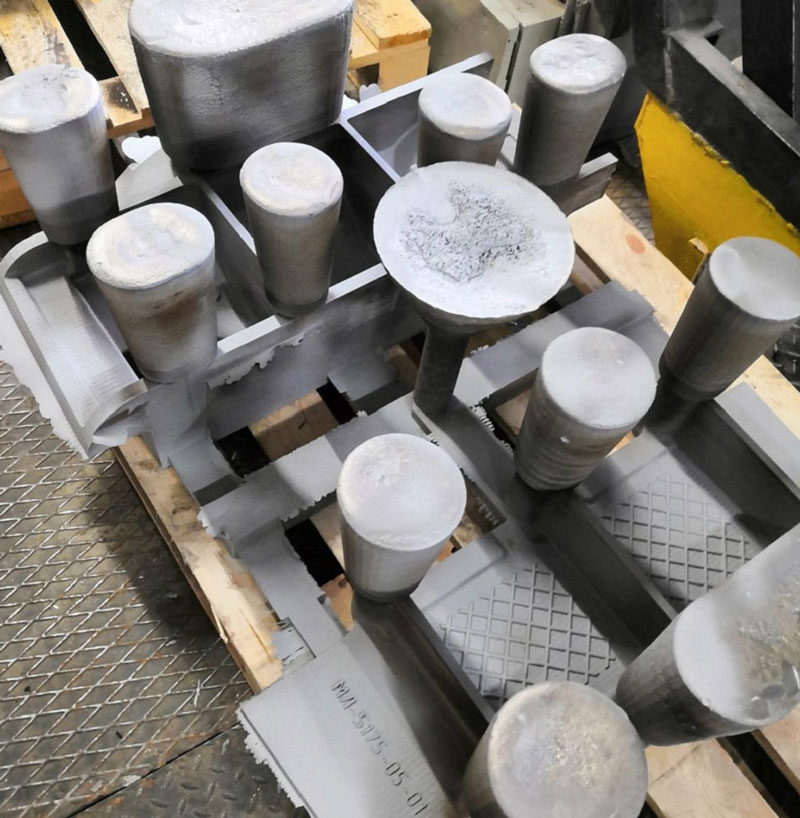

Так как ООО «ПКФ Технология» изготавливает оснастку из алюминиевого сплава, мы дополнительно по запросу производим отливку на участке наших партнёров АО «Литмашдеталь» под контролем передовых специалистов, соблюдая все технические требования и заканчивая термообработкой. После этого заказчику остаётся лишь провести минимальную механическую доработку формообразующих поверхностей - и литейная оснастка готова к применению в серийном производстве.

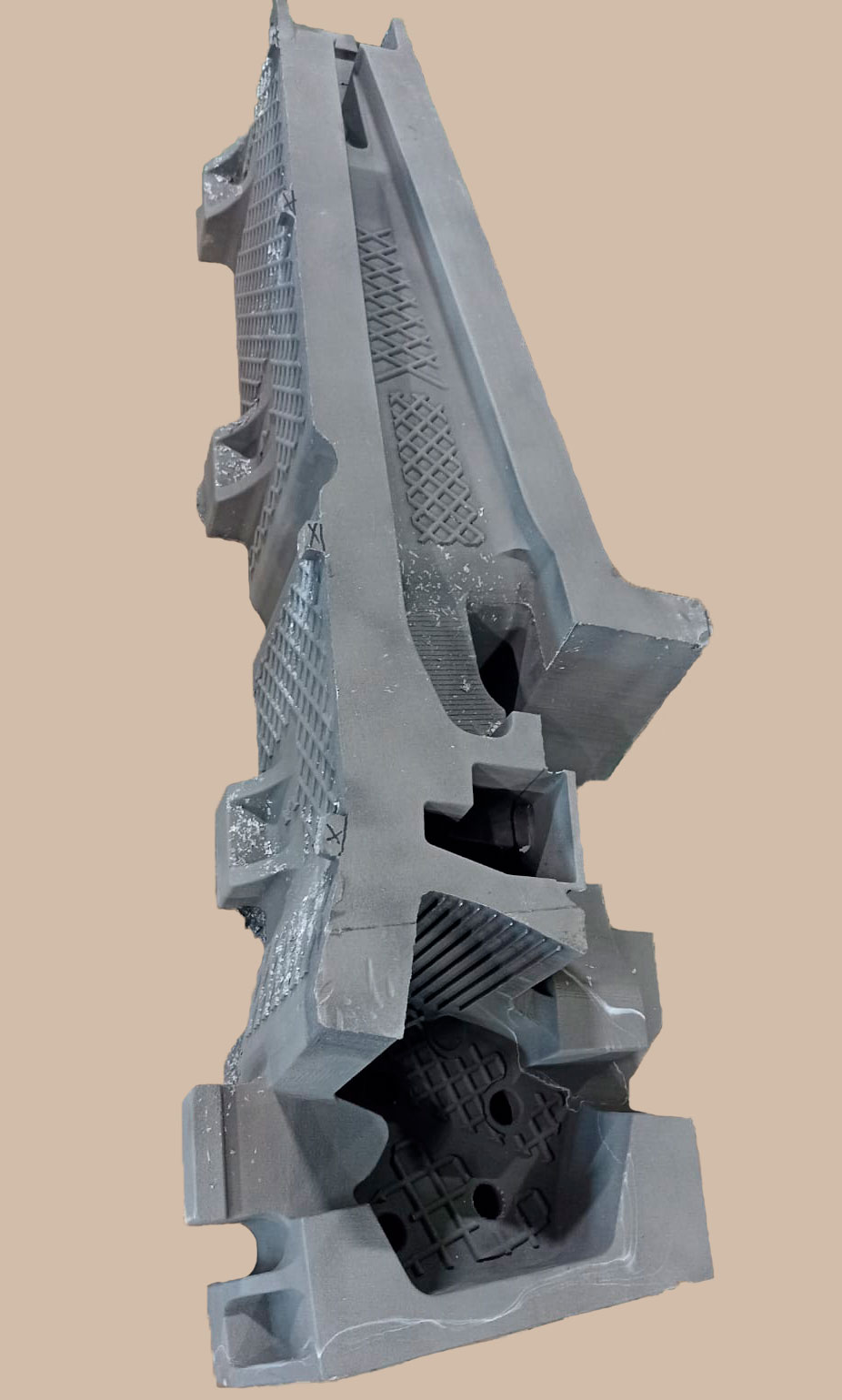

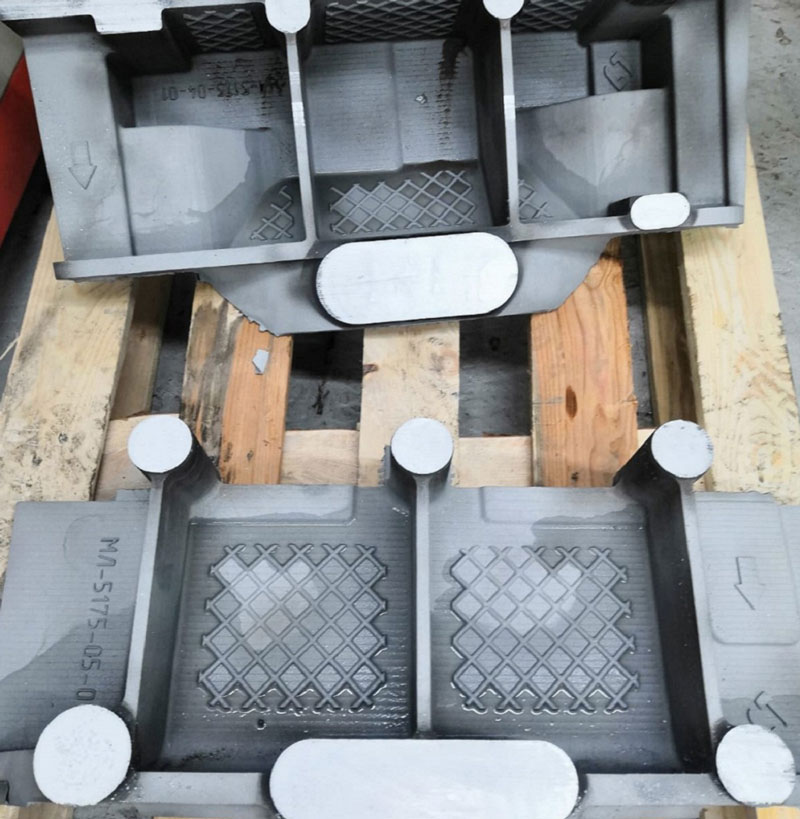

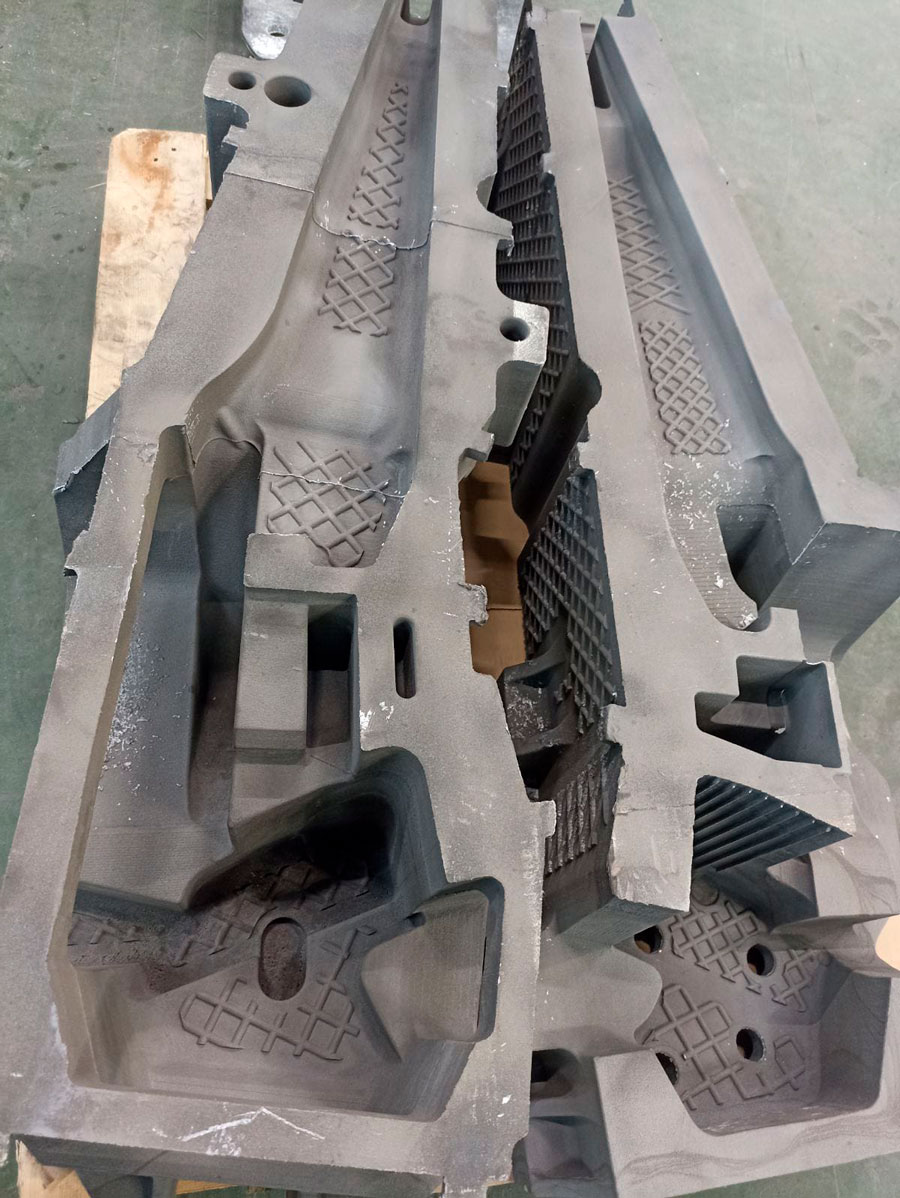

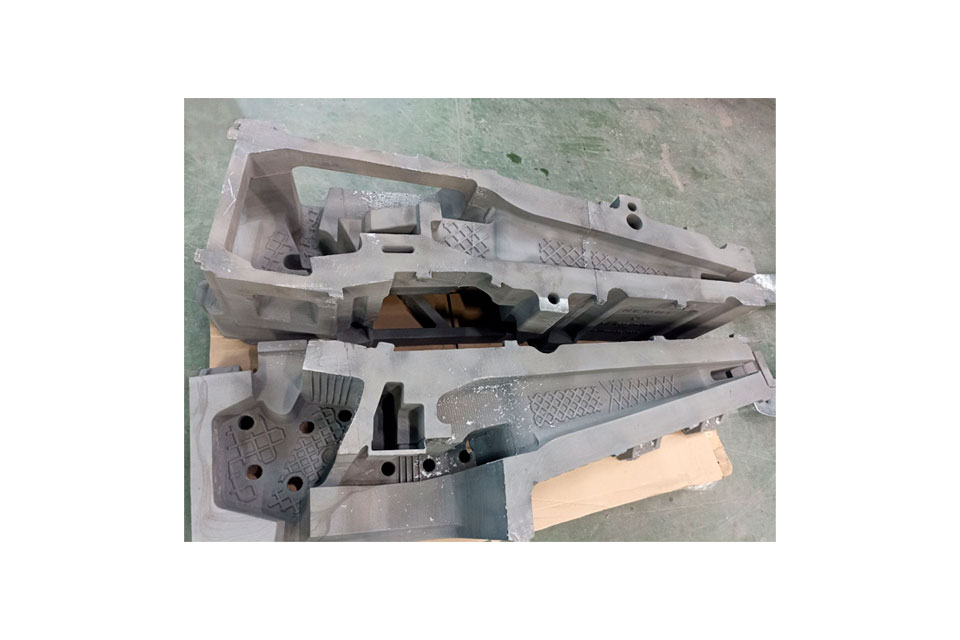

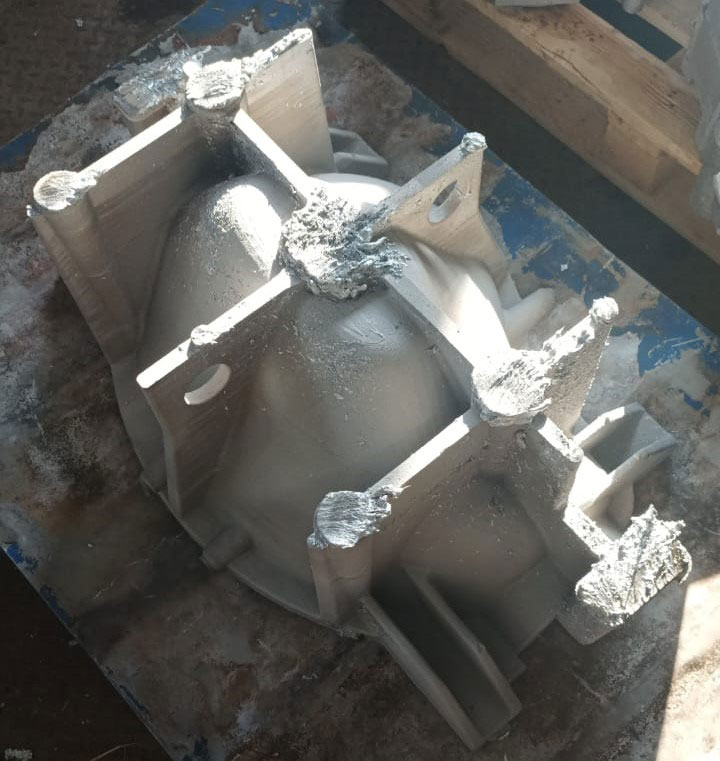

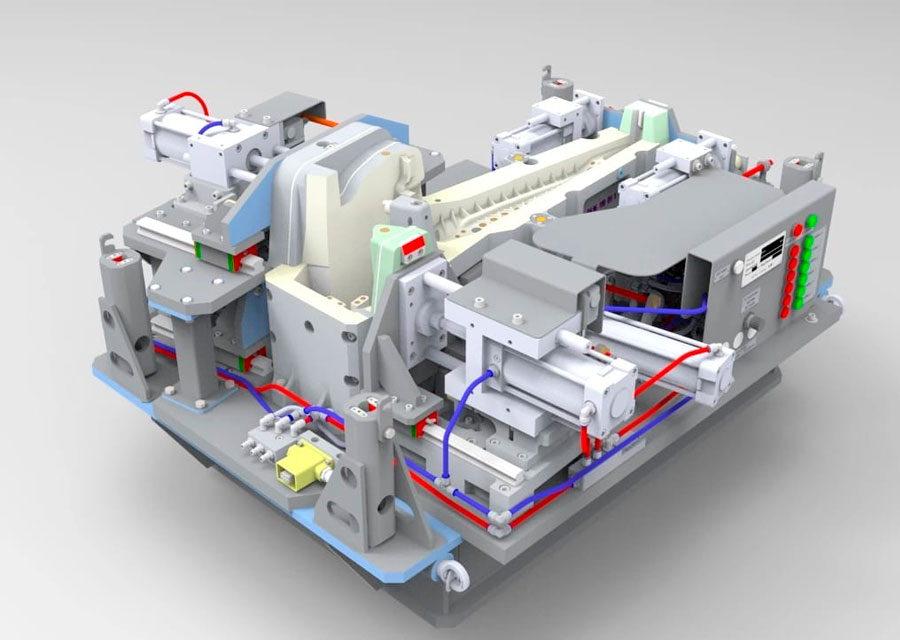

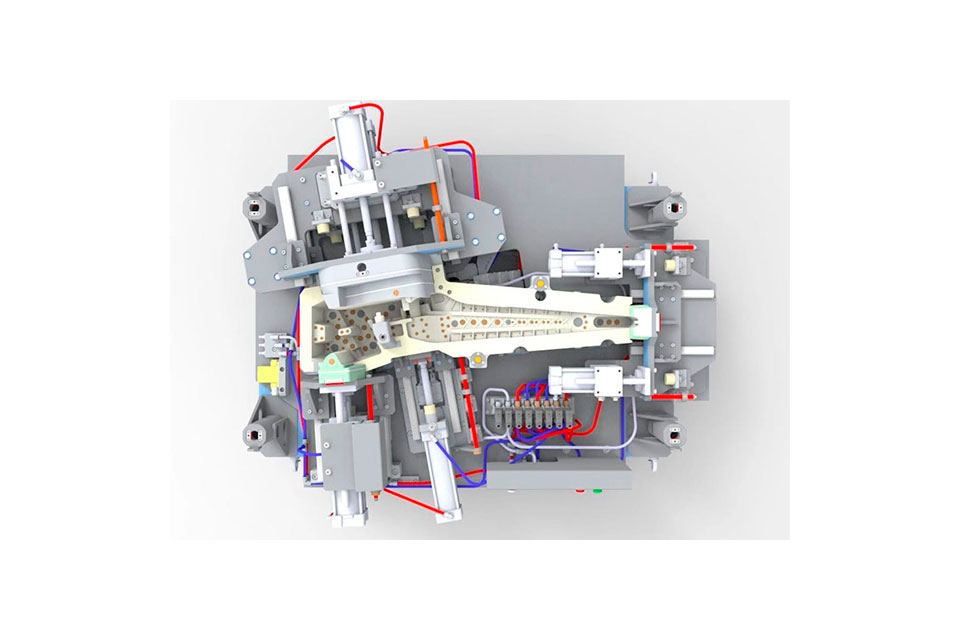

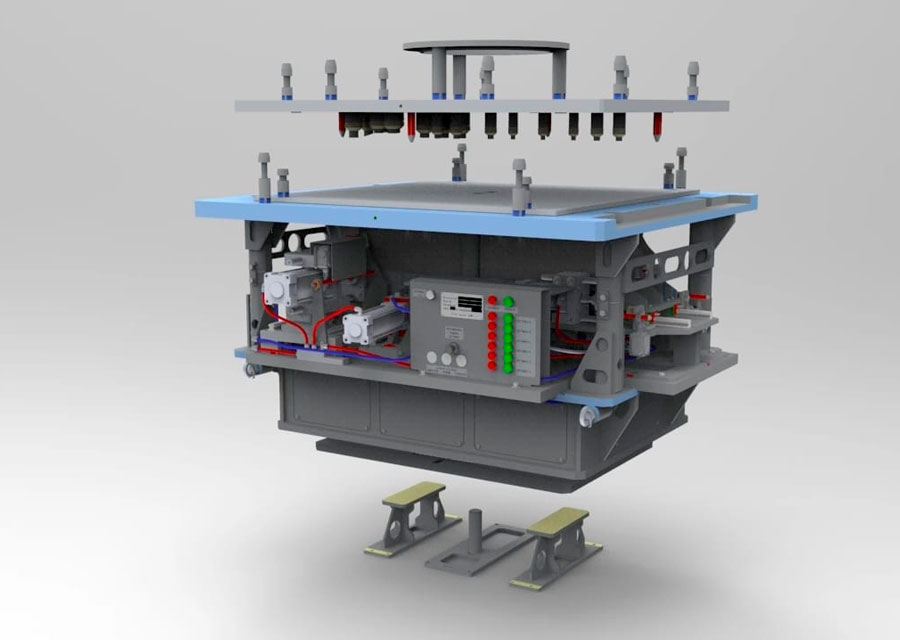

Типичные примеры наших заказов включают заготовки для моделей верха и низа, ручных и автоматических стержневых ящиков, а также формообразующих элементов для пресс-форм и технологической оснастки.

Почему стоит пробовать:

Комбинирование проверенных традиционных и перспективных аддитивных методов обеспечит наивысшую степень продуктивности;

Значительное ускорение и оптимизация производственного процесса повысит производительность;

Сокращение материальных, временных и трудовых затрат повысит запас Ваших ресурсов;

Минимальное время на мехобработку позволяет оптимизировать занятость станков, быстрее выполнить заказ и получить оплату.

Использование 3D-печати в изготовлении элементов литейной оснастки ускоряет создание оснастки для серийного литейного производства, позволяет выполнить заказ быстрее и заработать больше денег, при этом получить довольного заказчика и новые заказы.
